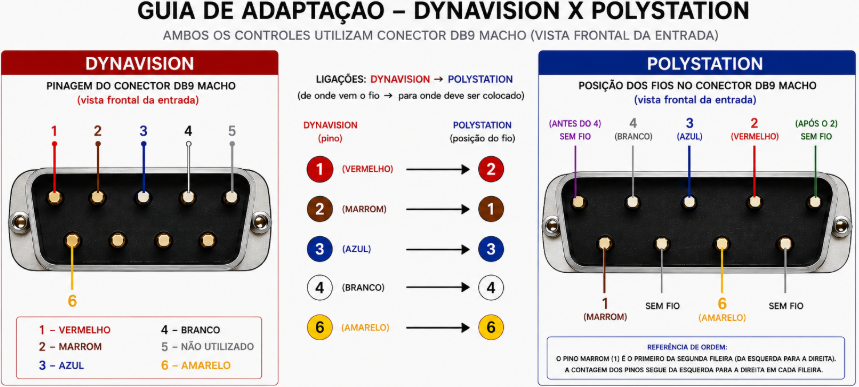

Nesse diagrama dá pra adaptar controle de Videogames China com conector DB9 (aqueles Nes Mini e SNES Mini com vários jogos de Nintendinho) no Dynavision. Alguns desses clones tem aqueles controles quadradinhos nesse formato. Eu achei um de snes que consegui fazer funcionar aqui. Esse diagrama ajuda a conectar os mesmo, peguei de um de polystation e funcionou:
Fiz com IA o diagrama, as cores dos fios usei como base o controle do snes china que peguei, mas e só você observar os fios. Dica: o conector desses videogames chinas é bem fácil de desmontar e os fios ficam bem presos, então é fácil de observar onde posicionar os fios no mesmo conector.
Não se liguem na descrição das legendas e sim nos numeros dos fios.
Esse tutorial seria aprovado pelo @Super 17 (Setsuna).
Fiz com IA o diagrama, as cores dos fios usei como base o controle do snes china que peguei, mas e só você observar os fios. Dica: o conector desses videogames chinas é bem fácil de desmontar e os fios ficam bem presos, então é fácil de observar onde posicionar os fios no mesmo conector.
Não se liguem na descrição das legendas e sim nos numeros dos fios.
Esse tutorial seria aprovado pelo @Super 17 (Setsuna).
